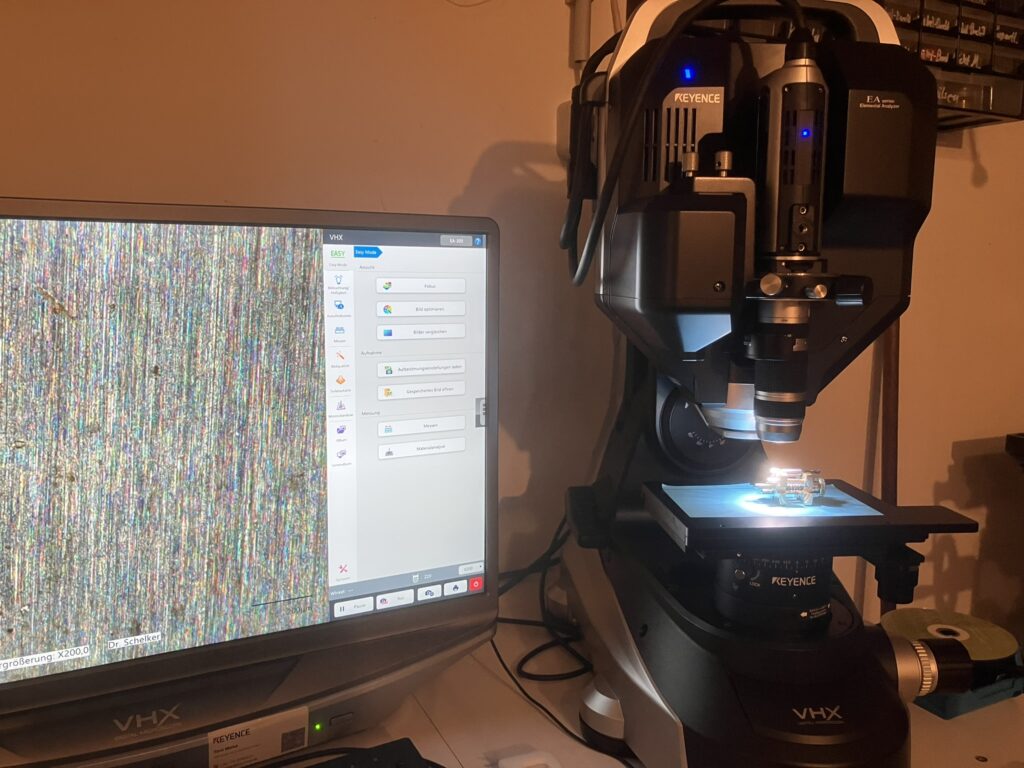

Das Keyence VHX-970N ist ein modernes Digital-Mikroskop zur Materialanalyse.
Key Facts – Keyence VHX 970FN mit EA-300:
- Schnelle optische Bewertung von Proben mit bis zu 1000x Vergrösserung
- Vermessung von Partikeln, Einschlüssen, Fasern etc. bis zu einer minimalen Grösse von ca. 1 µm möglich.
- Schnelle Vermessung von Kratzern, Gewindesteigungen, Materialdicken etc.
- Chemische Analysen per LIBS Verfahren, der meisten chemischen Elemente des Periodensystems von Wasserstoff (H) bis Uran (U)!
- Materialbestimmung von Metallen & Metalllegierungen
- Minimale Probenmengen (nur ca. 1g) ausreichend
- Nahezu keine Probenvorbereitung nötig
Das Mikroskop kombiniert eine hervorragende Optik mit einem hochauflösenden Kamerasystem und voll integrierter Hardware, um eine detailgetreue optische Bewertung der Proben zu ermöglichen. Als Standard-Objektiv wird ein VH-Z20R Zoomobjektiv (20 x bis 200 x) von Keyence verwendet.
Hinzu kommt die Materialanalyse-Einheit EA-300. Diese verfügt über eine spezielle Spiegelreflex-Optik mit bis zu 1000-facher Vergrößerung. Die EA-300 kann zudem Materialanalysen bezüglich der exakten chemischen Zusammensetzung (der chemischen Elemente) eines jeden Punktes des Mikroskopbildes erstellen.
Das dazu verwendete Verfahren ist die laserinduzierte Plasmaspektroskopie (engl. Laser Induced Breakdown Spectroscopy), kurz LIBS. Dabei wird durch einen kurz gepulsten hochenergie-Laser ein ganz geringer Anteil des Probenmaterials verdampft (Ablation). Der Laserpuls führt zur rapiden Erwärmung auf bis zu 10.000 °C, was zur Ausbildung eines Plasmas an der Oberfläche führt.
Das vom Plasma emittierte Spektrum (Licht und UV) wird von der Analyseeinheit aufgenommen, wobei jedes Element ein charakteristisches Spektrum hat.

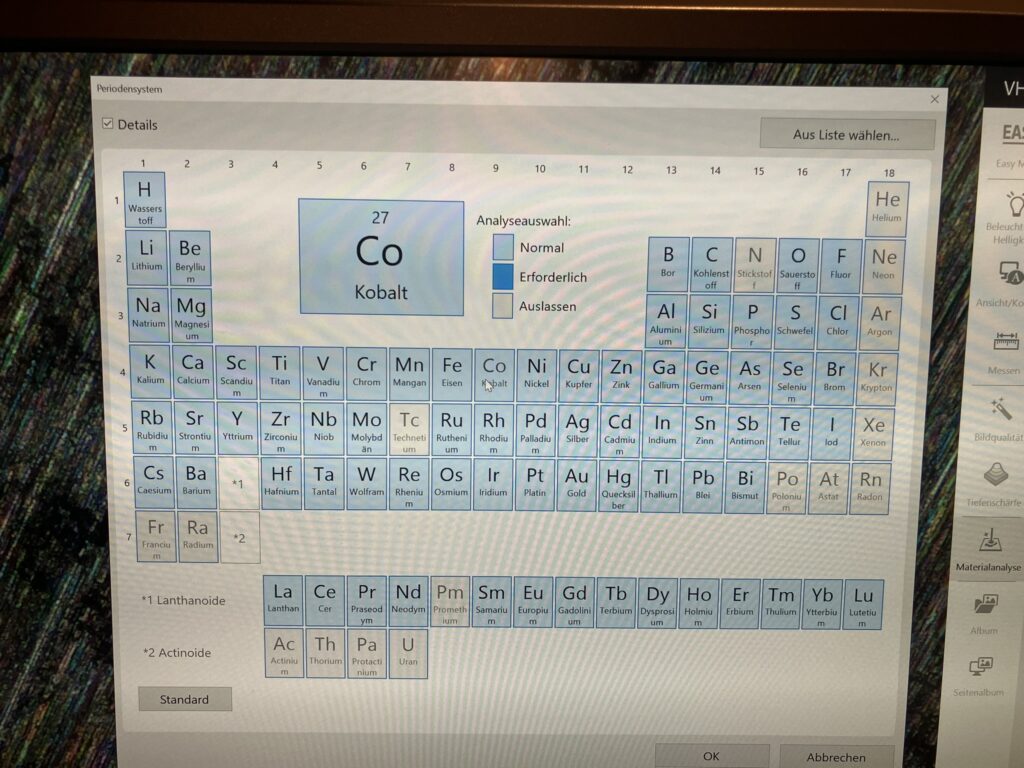

Durch Überlagerung der Spektren kann dann die Element-Zusammensetzung (in %) ermittelt werden. Folgende Elemente können mit hoher Zuverlässigkeit bestimmt werden (in Blau):

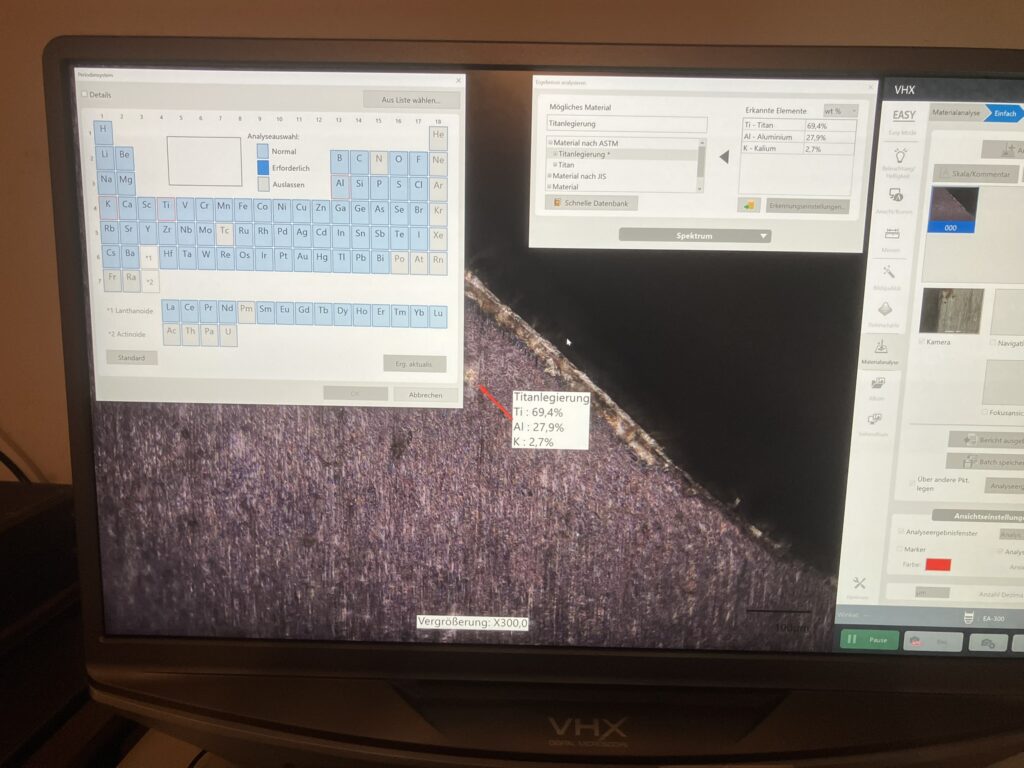

Das Bild zeigt beispielsweise die Analyse eines Schneidwerkzeuges aus Schnellarbeitsstahl (HSS), welches mit einer Titan-Aluminium-Beschichtung ausgestattet wurde, um eine größere Härte und damit eine höhere Standfestigkeit zu erreichen.
Kontaktieren Sie uns gerne für ein Analyseangebot für ihre Anwendung.
